ISMERTETŐ

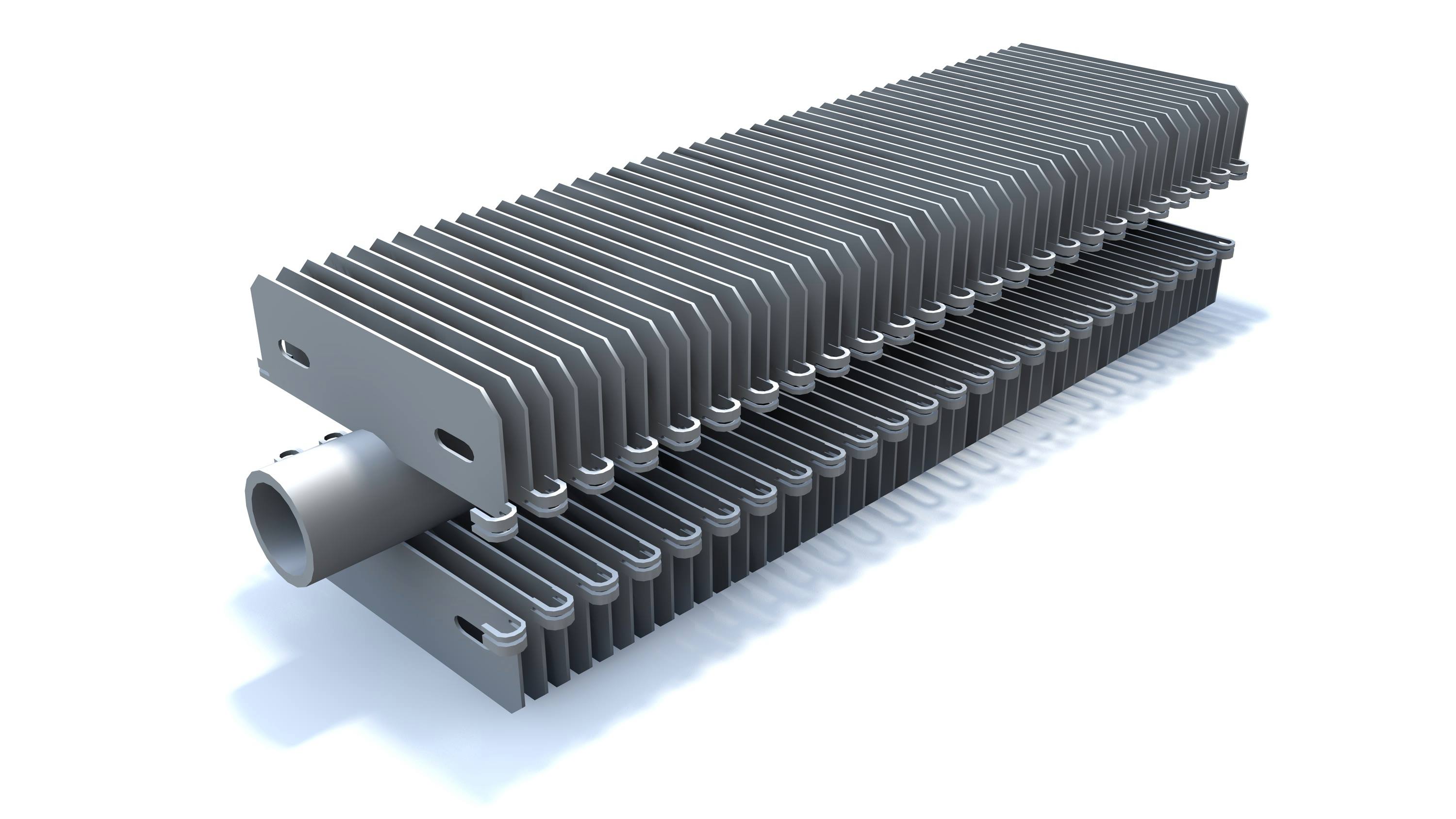

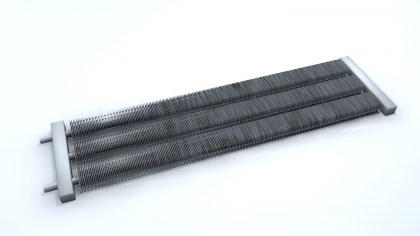

A HBCS-hegesztett bordáscső különleges kialakítású, rendkívül erős kivitelű hőleadó.
Az acél-, vagy rozsdamentes acél anyagú hőleadó cső bordázata dupla hegesztett kötésekkel csatlakozik a magcsőre. A lamella kialakítása biztosítja az intenzív hőleadást a bordáscső mentén. A bordáscső alkalmazható önálló hőleadóként hagyományos fűtési rendszerben, illetve hőcserélőként beépíthető szennyezett és magas hőmérsékletű légáramokba hővisszanyerő berendezésként! Alkalmas továbbá az ipari - kiemelt minőségű gyártmányt megkövetelő - hőcserélő berendezések összeállítására, gáz-folyadék vagy gáz-gáz közegek közé. Használható kazánokban, hűtőberendezésekben, pl. olajhűtők gázhűtők, illetve hővisszanyerésre különböző füstgázokban.

Jellemző alkalmazási területek:

• hőhasznosító kazánok
• kazán tápvíz előmelegítők, túlhevítők
• hőviszanyerő hőcserélők
• léghűtők nagynyomású folyadékokhoz
• szárító berendezések

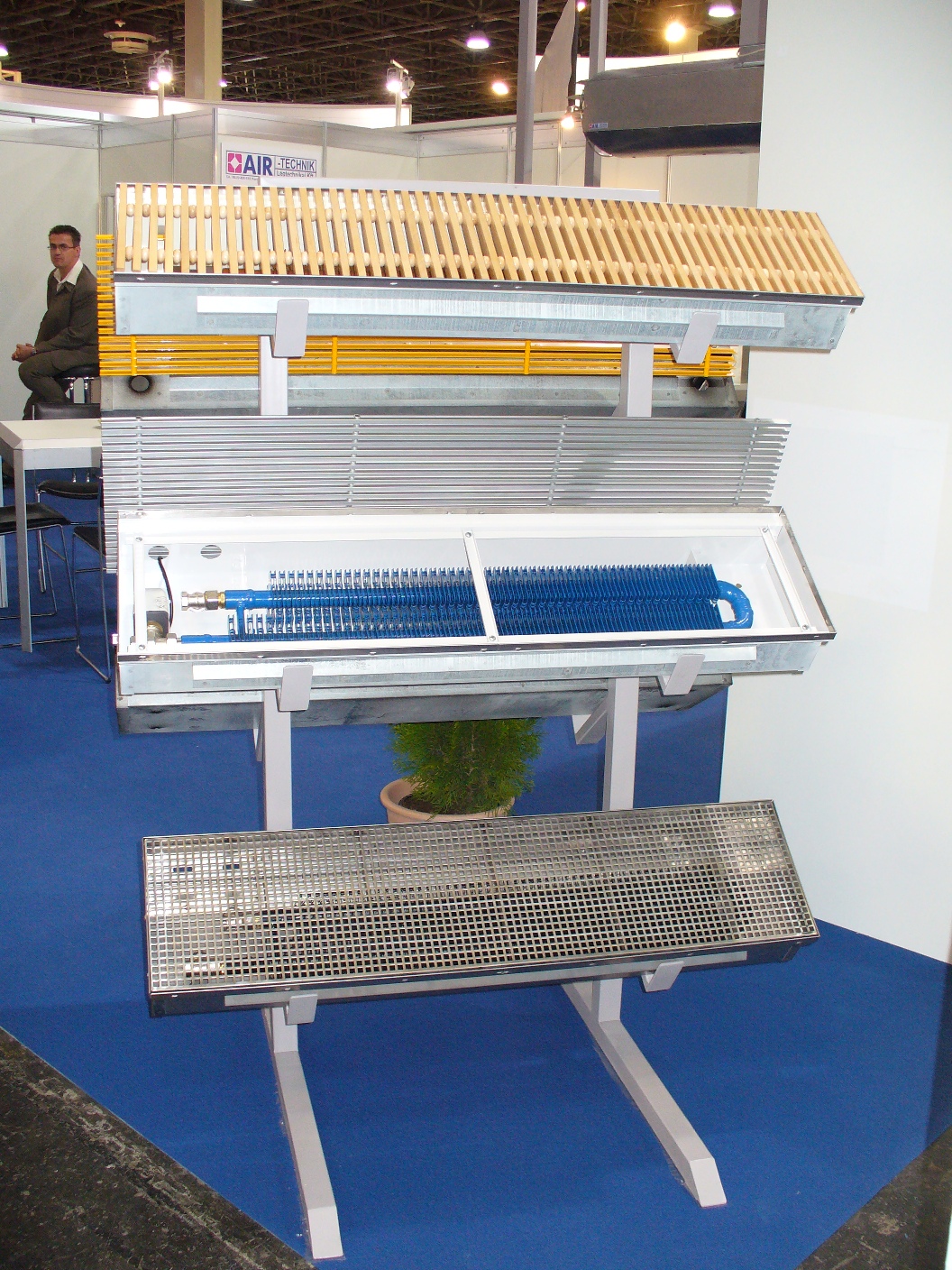

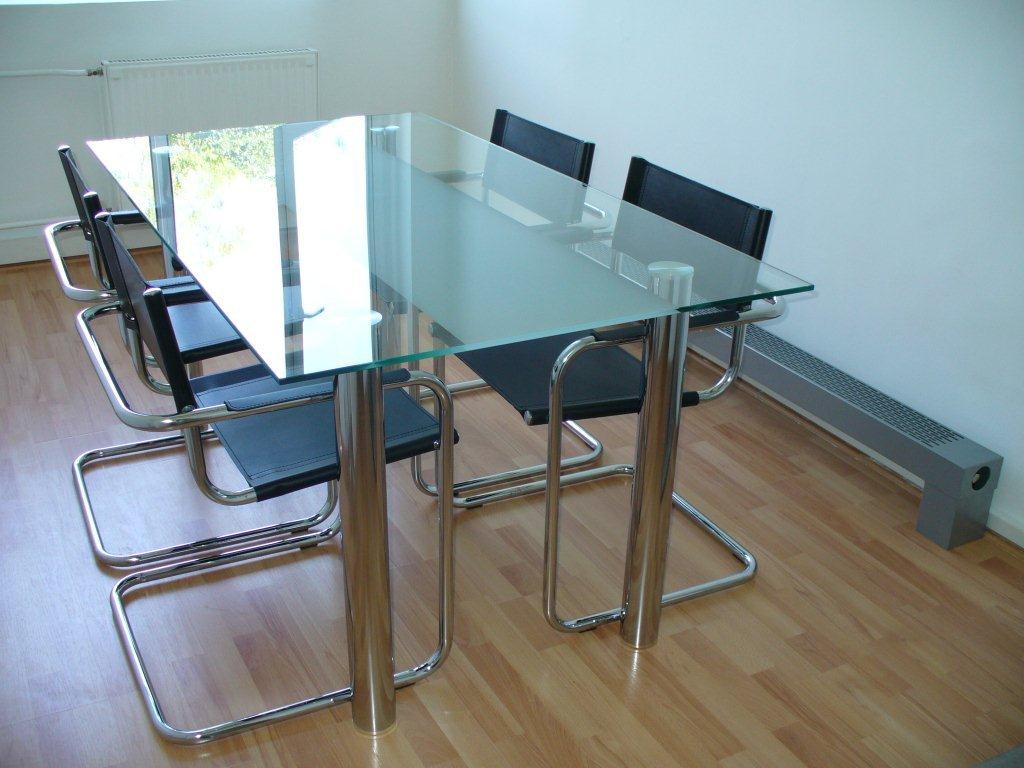

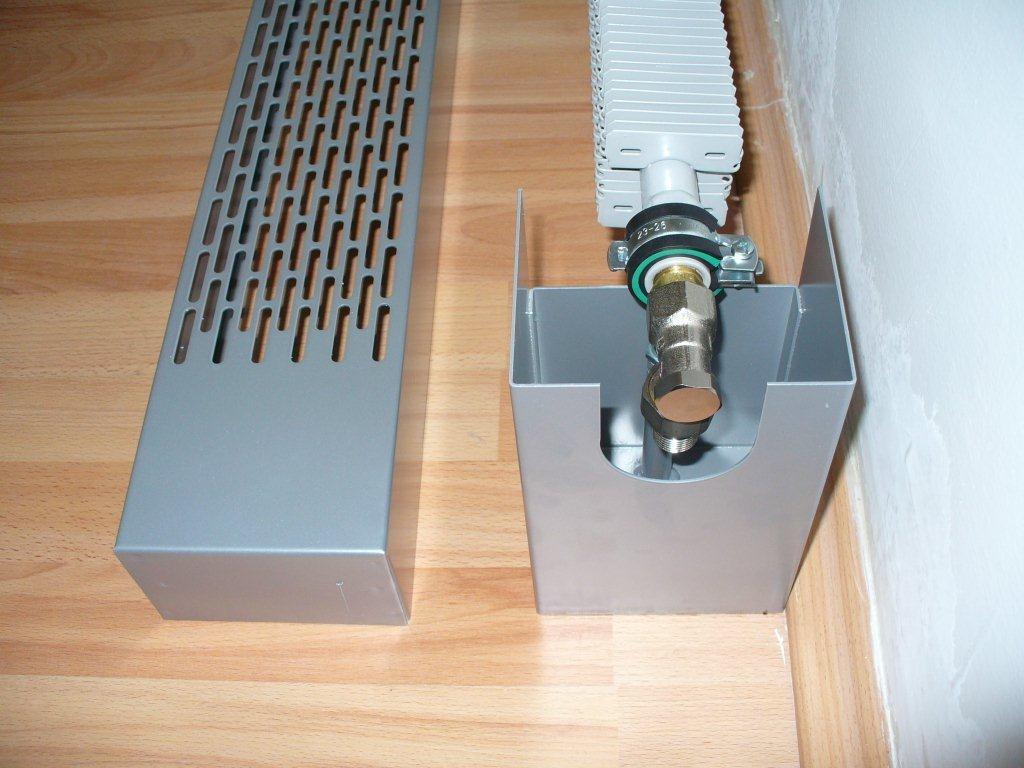

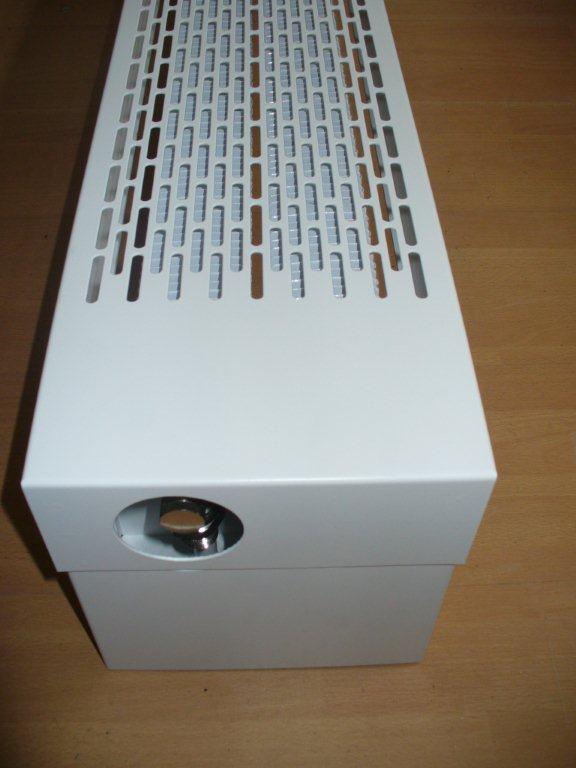

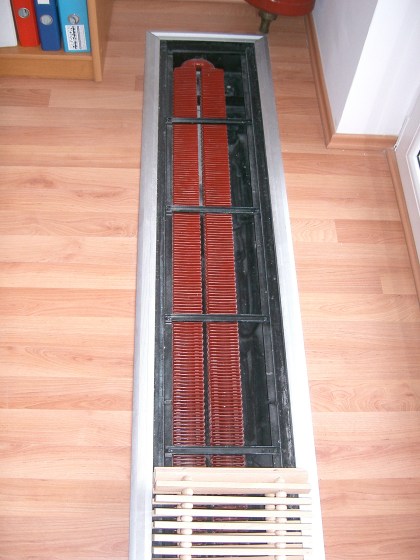

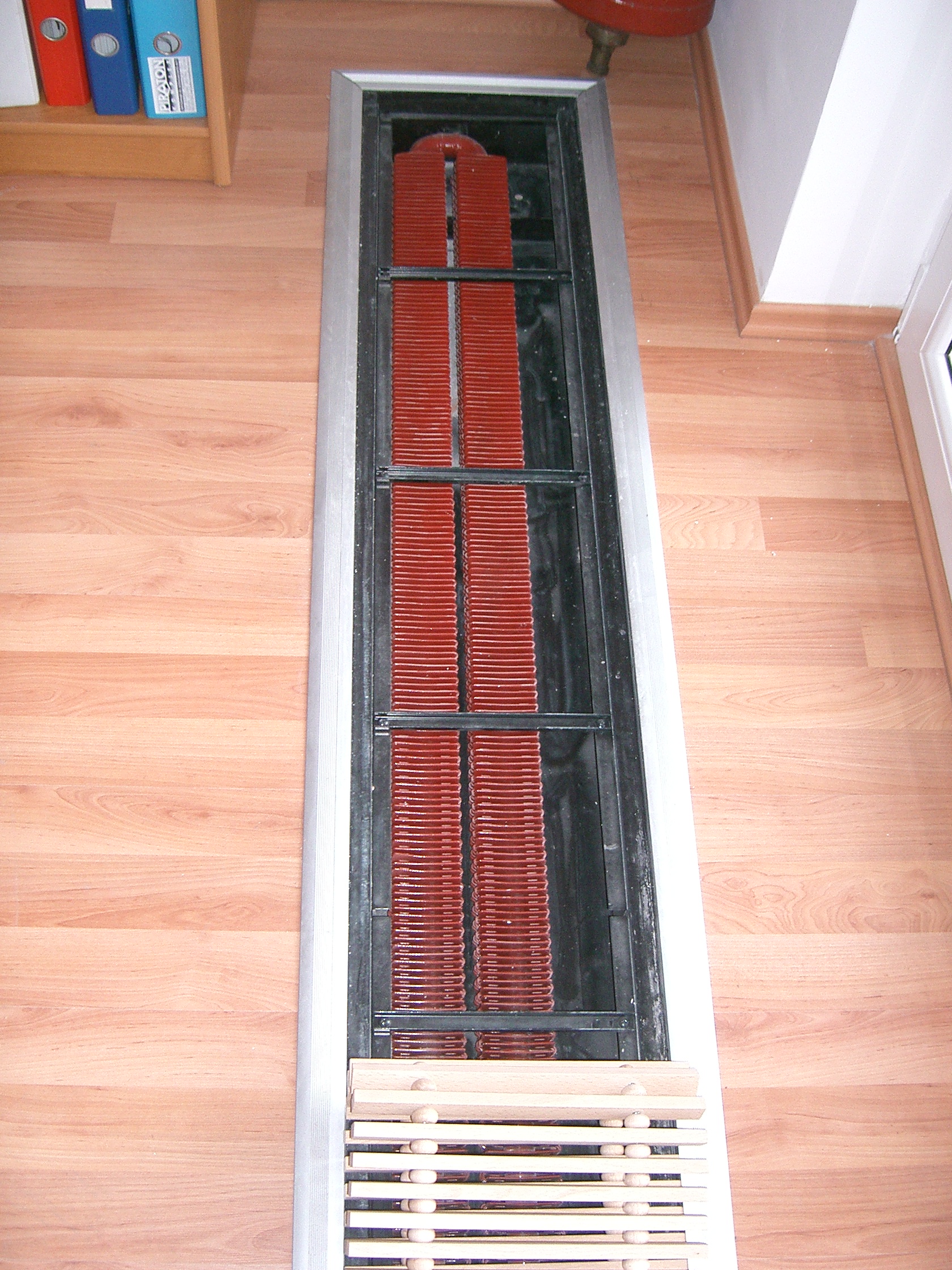

• szabadáramú fűtőberendezések (padlókonvektor, burkolat alatti hőleadók)

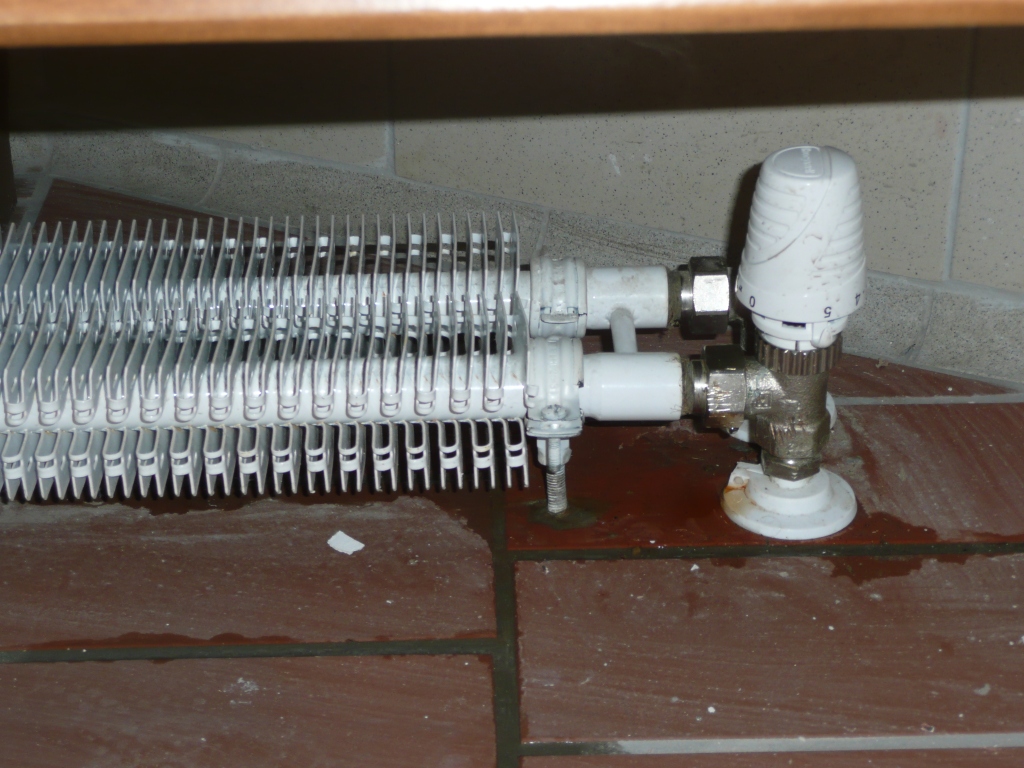

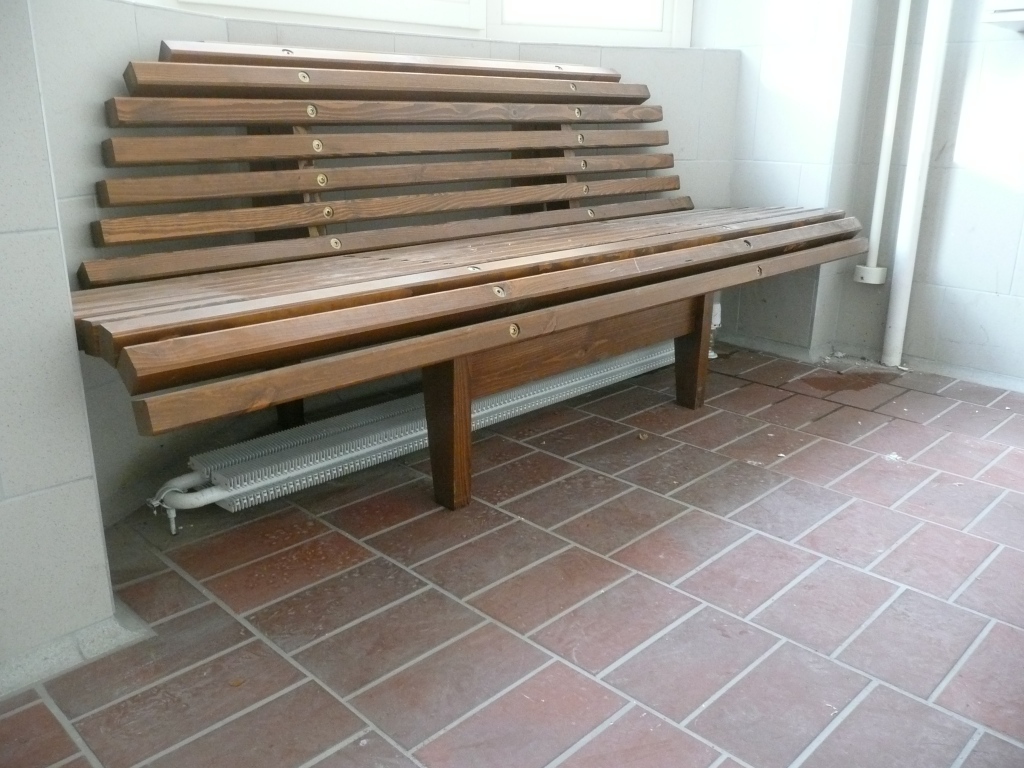

• szabadonálló bordáscső fűtési célra pl.: üvegházak, ipari épületek
• különböző hőtechnikai berendezések

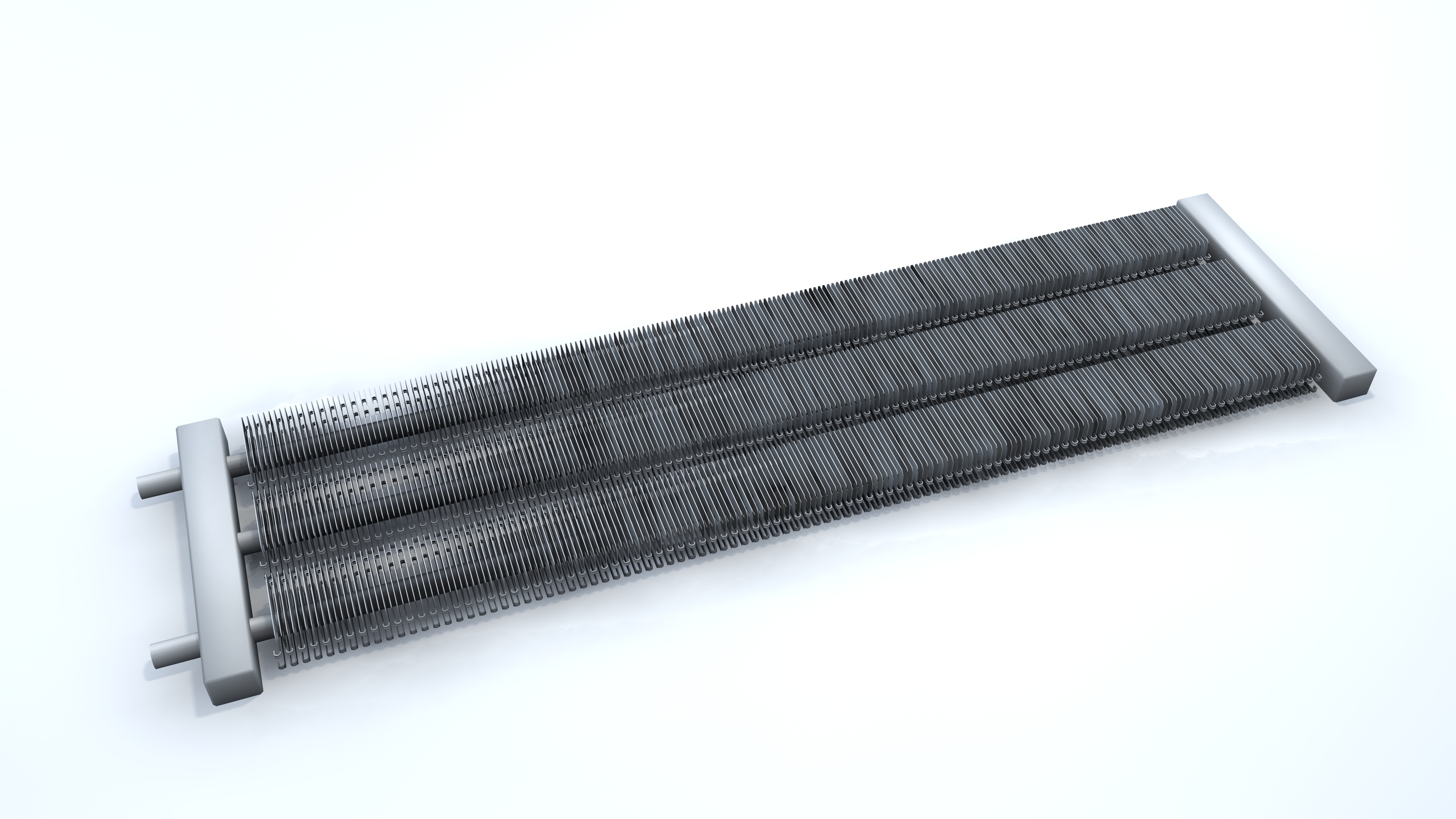

A bordáscsöveket hőátadás szempontjából alapvetően kétféle módon lehet alkalmazni: szabadáramú hőleadóként, illetve kényszeráramlású hőcserélőként. Az első üzemmód tipikus esete a helyiségek fűtésére alkalmazott, szabadon elhelyezett bordáscső, míg a másodikra egy hővisszanyerő rendszerbe beépített, bordáscsövekből összeállított hőcserélő hozható fel példaként, amely rendszerben egy ventilátor áramoltatja át a hőcserélőn a közeget.

A hegesztett kivitel megbízható, fémes kötést biztosít a bordák és a magcső között. A használat során jelentkező ismétlődő felfűtésekből és lehűlésekből jelentkező hőtágulás nem rontja a fémes kapcsolatot, a cső konstrukciója garantálja az idővel állandó technikai paramétereket és a tökéletes minőséget. A robusztus kivitel előnye a könnyű tisztíthatóság. Az alkalmazott anyagok és a masszív kialakítás lehetővé teszi a készülék egyszerű karbantartását. A nagy lamellatávolságú bordák alacsony ellenállást eredményeznek, továbbá a bordák között a csőre jutó szennyeződések nem rakódnak le, a hőteljesítmény nem romlik. A hegesztett bordáscsövet kívánság szerint tüzihorganyozva, festve vagy a két bevonat együttes alkalmazásával gyártjuk. A gyártási hossz tetszőlegesen változtatható, a csövek sima-, vagy 1”-os külső menetes véggel rendelkeznek.
A magcső lehet szavatolt minőségű cső is, ami lehetővé teszi a bordáscső nyomástartó edényekben történő alkalmazását is.

Az alkalmazás határai:

Csőtér oldalon: a csőre megengedett nyomás és hőmérséklet
A külső, bordázott oldalon: belső hűtéssel max. 700 Cº -os hőmérséklet-, belső hűtés nélkül 400 Cº -os hőmérséklet engedhető meg. A szénacél bordáscső anyagára nem korrozív közeg, (jellemzően gáznemű).

A termék hosszán a cső teljes hosszát érték. A cső két végén kb. 30-30 mm szabad cső van, a bordázott szakasz a csőhossznál kb. 60 mm-rel rövidebb.
Javasolt legnagyobb hosszúság: 2 m
A gyártási technológia miatt előfordulhat kisebb csavarodás a bordáscső hossztengelye mentén. A kisebb csavarodás néhány mm nagyságrendű, a termék műszaki paramétereiben nem okoz problémát.
A hegesztett cső csavarodásának mértéke: max. 10mm/2m
A keresztmetszeti méretek tűrése: ± 1,5 mm

Felületkezelés:

Normál esetben a bordáscsövek nem kapnak felületkezelést.
További egyeztetés szerint mód van porfestett, galvanizált, tüzihorganyzott kivitelre.
A tüzihorganyzott kivitelnél a cső belső felülete is horganyzott!



Termék jelölése: IzP-HBCS-L-M-V
                                                                                L: a termék teljes hossza (m)
                                                                                M: anyagminőség
F-ötvözetlen szénacél, cső: St 35.8, Lemez: St 2G vagy DCO 1
KO-rozsdamentes acél (1.4301)
                                                                                V: csővég
                                                                                          0-sima csővég
                                                                                          m: ½” külső menet
Példa-1:                                         IzP-HBCS-1,5-KO-m
     Jelentése: 1,5 m teljes hosszúságú, rozsdamentes, menetes csővéggel készült bordáscső
Példa-2:                                         IzP-HBCS-2,0-F-0
     Jelentése: 2,0 m teljes hosszúságú, normál szénacél, sima csővéggel készült bordáscső
